医用负压排气消毒系统

一、行业现状

目前大部分医院的负压吸引机组都不够完善，尤其是在负压吸引系统排气端加装排气消毒灭菌装置的医院更是少之又少，可是就是因为没有加装真空泵排气消毒灭菌处理装置，将会给整个负压吸引泵房带来很大的危害性，尤其是医院收治传染的病人时，一旦使用泵房里的负压吸引系统的真空源，在没有加装排气消毒灭菌装置情况下将会导致泵房内出现含有传染的气体，这是由真空泵抽过来又排出去的，甚至会散发到泵房以外的空气中，从而可能会出现传染更广的传播力，影响了泵房及附近人员的健康，导致被传染的可能。在充分考虑真空技术要求的基础上以最低的成本满足所需的性能。率先推出医院负压吸引机组（系统）排气消毒灭菌装置 ，医用真空排气消毒灭菌装置，呼吸系统专用真空泵尾气排放处理，排气口增设消毒设施。

备注：GB50751-2012《医用气体工程技术规范》第4.4.4条规定 1、多台真空泵合用排气管时，每台真空泵排气应采取隔离措施； 2、排气管应使用耐腐蚀材料，并应采取防护措施，排气管道最低部位设置排污阀； 3、真空泵的排气应符合医院环境卫生标准要求，排气口应设置有害气体警示标志； 4、排气口应位于室外，不应与医用空气进气口位于同一高度，且与建筑物的门窗、其他开口的距离不应少于3m； 5、排气口气体的发散不应受季风、附近建筑、地形及其它因素的影响，排出的气体不应转移至其它人员工作或生活区域。

二、机组简介：

1、针对应用场合的量身定做

a) 机组模块化设计思路； ◎零部件的通用化、标准化程度高，安装和维护极为方便，以330mm作为模数值（简称M，以下M字母，均指模数），机组尺寸变化灵活，最大限度满足用户之需求。我公司为用户提供25种标准配置，52种非标配置，共计77种类型、385种规格，让你随意挑选，且每种型号均有20多种不同标准功能段供选择。 ◎机组可现场进行拼装，科学地模数化设计，实现面板外部安装，在现场拆装极为方便，方便于各种场地使用。箱体设计精致、美观、优雅、大方，整体线条流畅，色彩搭配合理，能给人以赏心悦目之感觉。 ◎表冷器采用高效紫铜管套波纹铝翅片结构，由专用设备冲压并经特有的涨管设备精致而成，表面不易积灰，换热效率高，风阻力小。独特的外置式最高点放气和最低点放水设计，保证表冷器的高效换热能力并从根本上解决冬季停机而造成表冷器冻裂的问题。 ◎ 干式水盘设计，最低点放水，无水盘积水之忧。 ◎ 段体功能齐全、组合灵活。 可根据用户需求，可利用先进的选型软件技术，提供非标设计，完全满足用户的特殊要求。 b) 尖端的选型软件优化配制； c) 突破传统框架式结构，杜绝冷桥，低漏风率，突显节能理念； d) 采用FLC控制系统，可实现全自动控制调节，精确控制室内温湿度。 可实现远程控制，或通过标准RS485接口通讯，实现集中监控。

2、机组箱体结构：

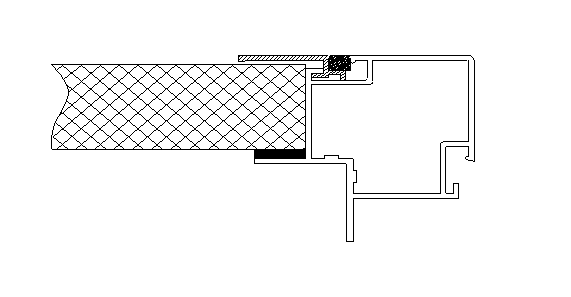

迷宫密封形式可有效避免点接触密封，而是采用整体平面密封，有效降低漏风率。框架为特制铝合金制成，面板与框架之间有PVC密封措施。全新无冷桥箱体设计，其防冷桥性能达到欧洲TB2级别。特殊结构的双重密封使,漏风率达到欧洲B级标准。 EN1886:欧洲空气处理机组标准

导热系数
下表中导热系数U(W/m2.k)是在稳态温差20K时测得


级别T1	U≤0.5
级别T2	0.5＜U≤1
级别T3	1＜U≤1.4
级别T4	1＜U≤2
级别T5	无要求

防冷桥系数
Kb=tmin/tair,式中,tmin为机组内温度与机组外壁温度的差值
tair为机组内温度与外界环境的差值

级别TB1	0.75＜Kb≤1
级别TB2	0.6＜Kb≤0.75
级别TB3	0.45＜Kb≤0.6
级别TB4	0.3＜Kb≤0.45
级别TB5	无要求

导热系数
下表中导热系数U(W/m2.k)是在稳态温差20K时测得


级别T1	U≤0.5
级别T2	0.5＜U≤1
级别T3	1＜U≤1.4
级别T4	1＜U≤2
级别T5	无要求

防冷桥系数
Kb=tmin/tair,式中,tmin为机组内温度与机组外壁温度的差值
tair为机组内温度与外界环境的差值

级别TB1	0.75＜Kb≤1
级别TB2	0.6＜Kb≤0.75
级别TB3	0.45＜Kb≤0.6
级别TB4	0.3＜Kb≤0.45
级别TB5	无要求

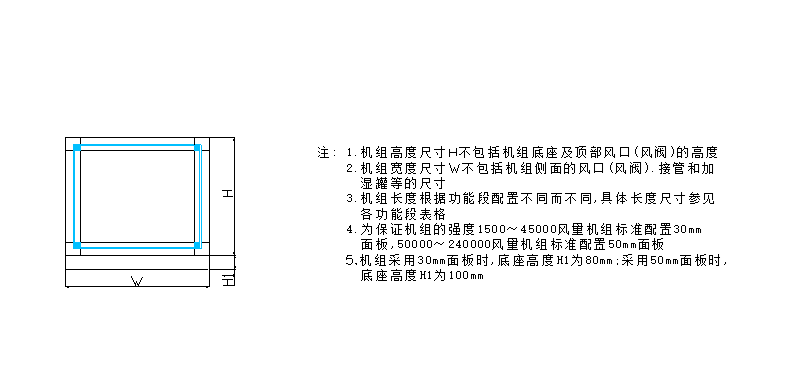

机组尺寸及风量表

3、各功能段选型及说明

本系统包含了：空气过滤段+风机段+除臭光触媒催化分解+UV紫外线和高压静电双重杀菌消毒段。

a、空气过滤段

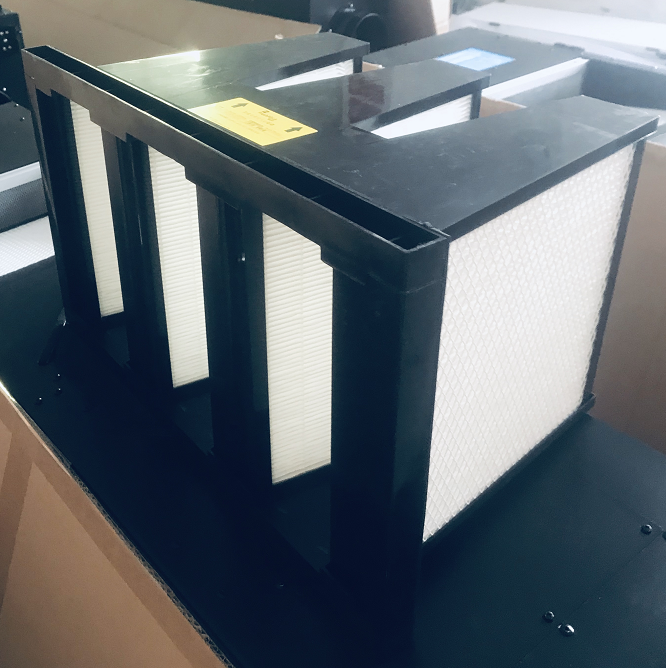

初效过滤器的标准配置为G3级，中效过滤器的标准配置为袋式F5级，高效过滤器的标准配置 为F9级袋式，另外用户可根据不同的过滤等级，选择不同形式的过滤器， 注：在医院疫情防控使用的负压排气消毒处理系统中，为确保杀菌消毒效果，我公司产品均统一采用：初效+中效+高效过滤器，同时配有专用的UV紫外线和高压静电双重杀菌消毒段



2、风机段

根据风量和机外余压的要求，风机段选配一台或两台双进风前倾或后倾风机，电机采用国内知名品牌，F级绝缘IP55保护，电源为380V-3PH-50HZ（可根据用户要求特殊匹配）。风机与电机安装在同一整体支架上，整体支架与空调箱内的支撑通过弹簧减振器相连。风机出口均配有软连接，防止风机振动传递到空调箱体上。

3、UV紫外线和高压静电双重杀菌段 

本产品采用高能高臭氧 UV 紫外线光束、德国技术高压静电杀菌器、氧化反应催化板、高能离子发生器的工艺，应用于各种医院、工厂、废水处理站、垃圾中转站等场所的废气进行杀灭细菌和病菌以及除臭净化处理。
UV通过破坏病毒、细菌和其它微生物的遗传物质DNA，使其失去活性无法复制再生从而达到消毒的目的。UV光是电磁波频谱的一部分，波长在100~400nm之间，杀菌波长范围主要介于200-300nm之间。紫外线消毒系统的消毒效果和紫外剂量有关，与紫外光照射强度、曝光时间成正比。

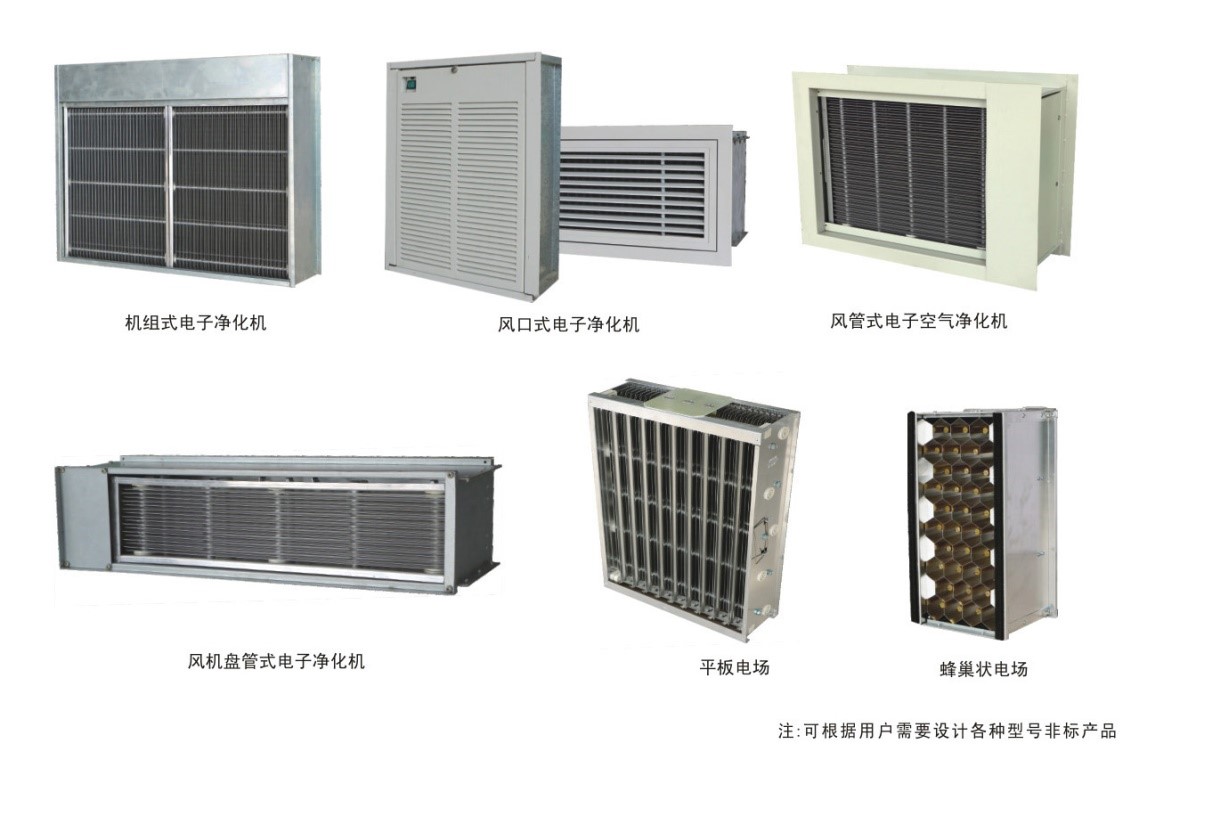

高压静电器采用德国技术，产生静电高压，电压20000伏，持续作用，可杀灭细菌与病菌，而且特有的结构，风阻小于30pa，更利于在通风系统中杀菌和除pm2.5。
根据现场具体情况，可定制各种形状尺寸的净化消毒段

4、光触媒催化分解段（辅助作用）

光触媒（纳米除醛酶）作为新兴的空气净化产品，，主要有以下功能：
空气净化：对甲醛、苯、氨气、二氧化硫、一氧化碳、氮氧化物等影响人类身体健康的有害有机物起到净化作用。
负氧离子：释放负氧离子，中科院理化技术研究所对国内某光触媒进行检测后发现，使用优质远红外光触媒喷涂100平米建筑面积的房间，相当于种了25棵白桦树的净化效果。
杀菌：对大肠杆菌、金黄色葡萄球菌等具有杀菌功效。在杀菌的同时还能分解由细菌死体上释放 出的有害复合物。具有水污染的净化及水中有机有害物质的净化功能，且表面具有超亲水性，有防雾、易洗、易干的效能

综上所述：医院在负压吸引系统排气端加装本公司排气消毒灭菌装置，通过空气过滤器的有效拦截作用，以及UV紫外线和高压静电双重杀菌段和除臭光触媒催化分解段的组合杀菌和除臭功能，达到医院负压吸引系统排气端排放出合格气体的目的

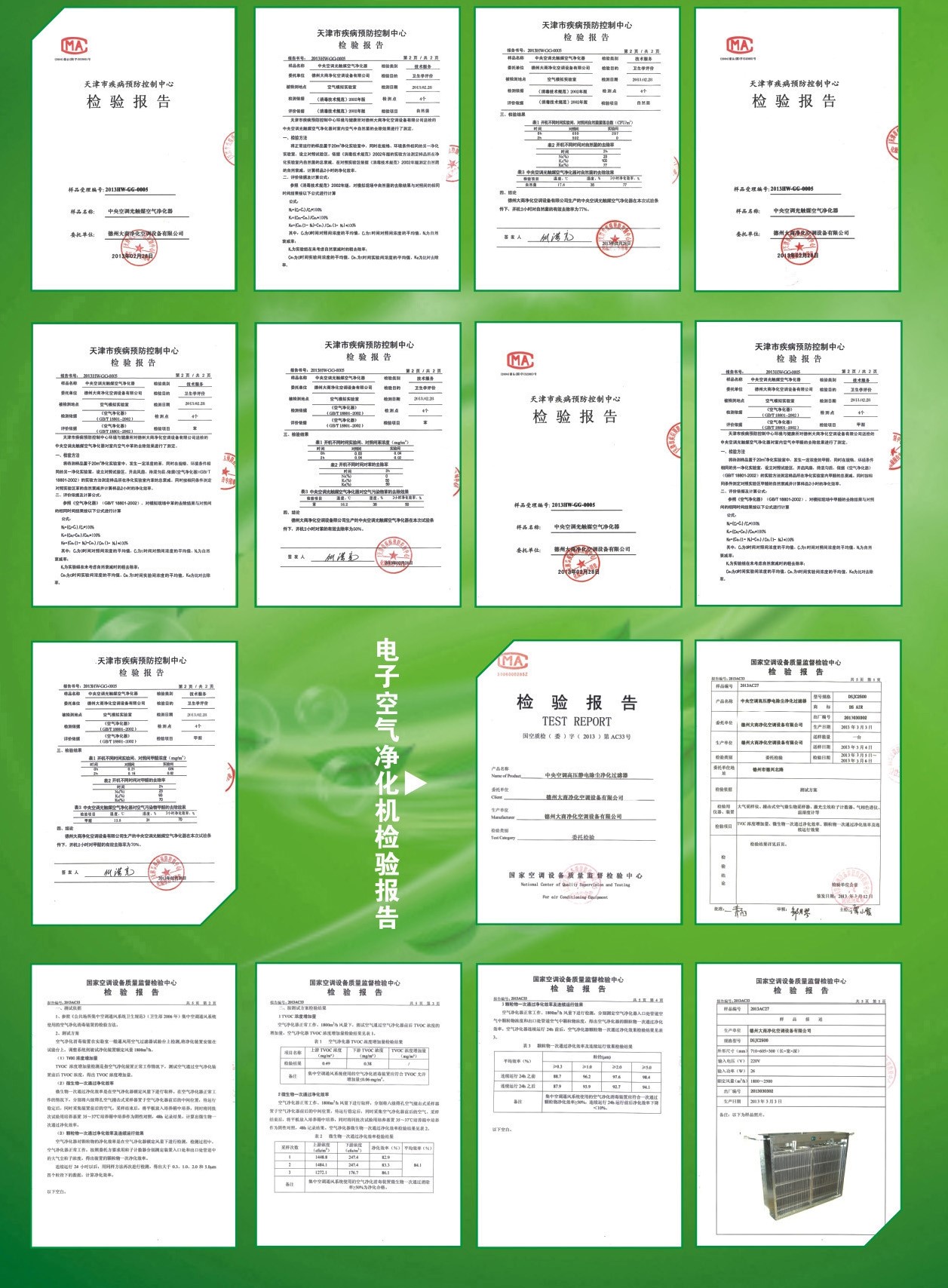

附录：机组中相关净化过滤器检测报告
